2 Element Vertikal Array für das 40m Band

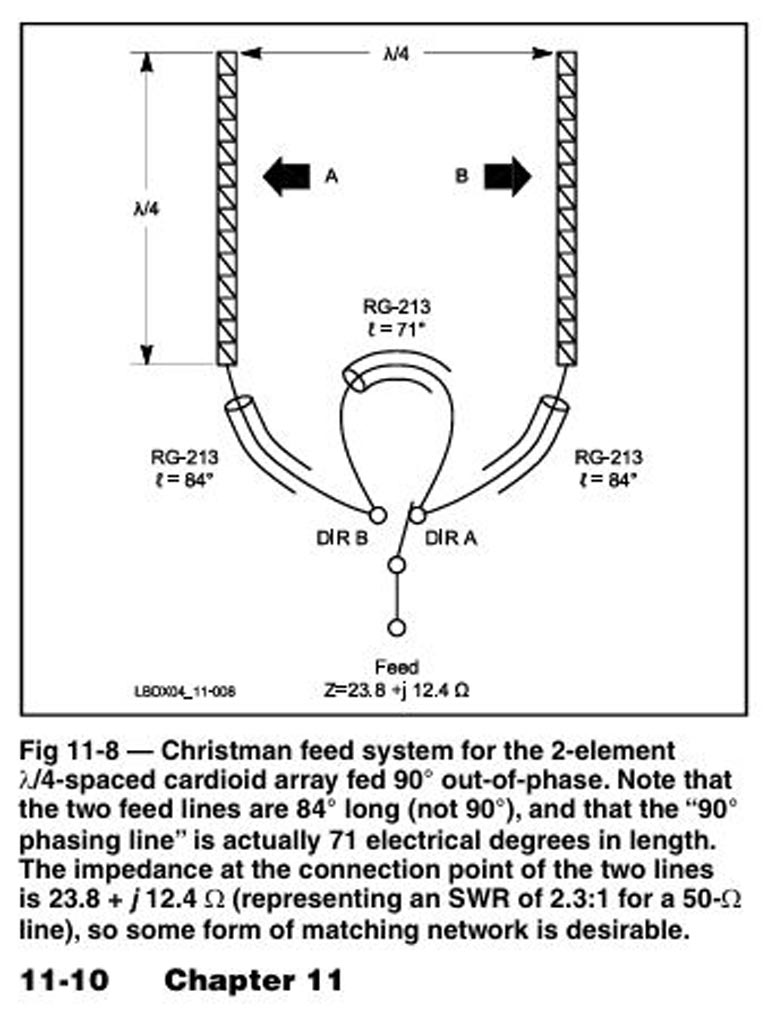

Systembild

Schematische Darstellung eines 2 Element Vertical-Cardioid-Arrays mit λ/4-Elementlänge und λ/4-Elementabstand. Die Speisung erfolgt mit einer phasenverschobenen Erregung von 90°, wodurch eine ausgeprägte Richtwirkung mit einem Antennengewinn von etwa 3,1 dB erzielt wird.

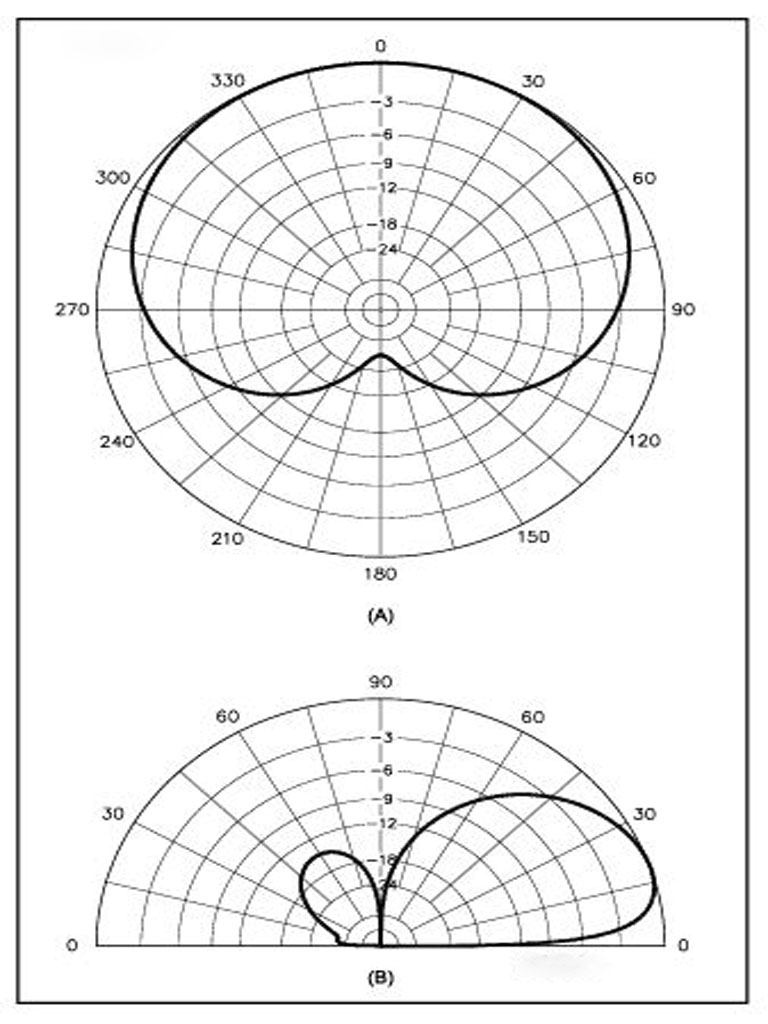

Strahlungsdiagramm

Die visualisierte vertikale und horizontale Abstrahlcharakteristik des Arrays.

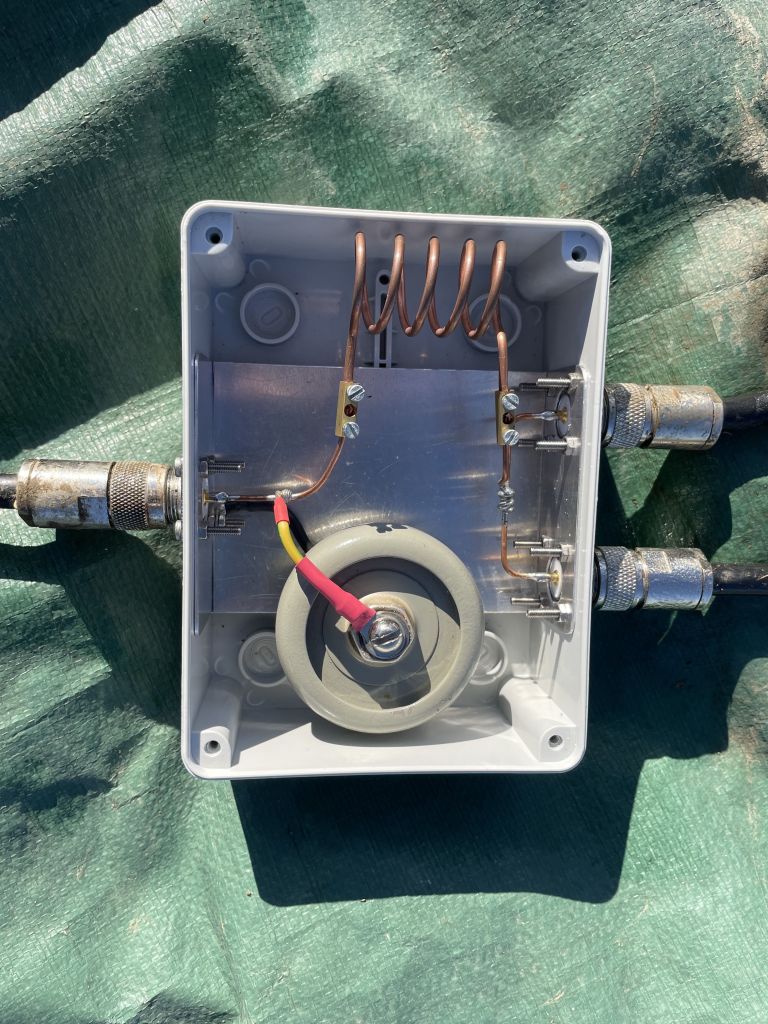

LC-Anpassglied

Transformiert die Impetanz auf 50 Ohm .

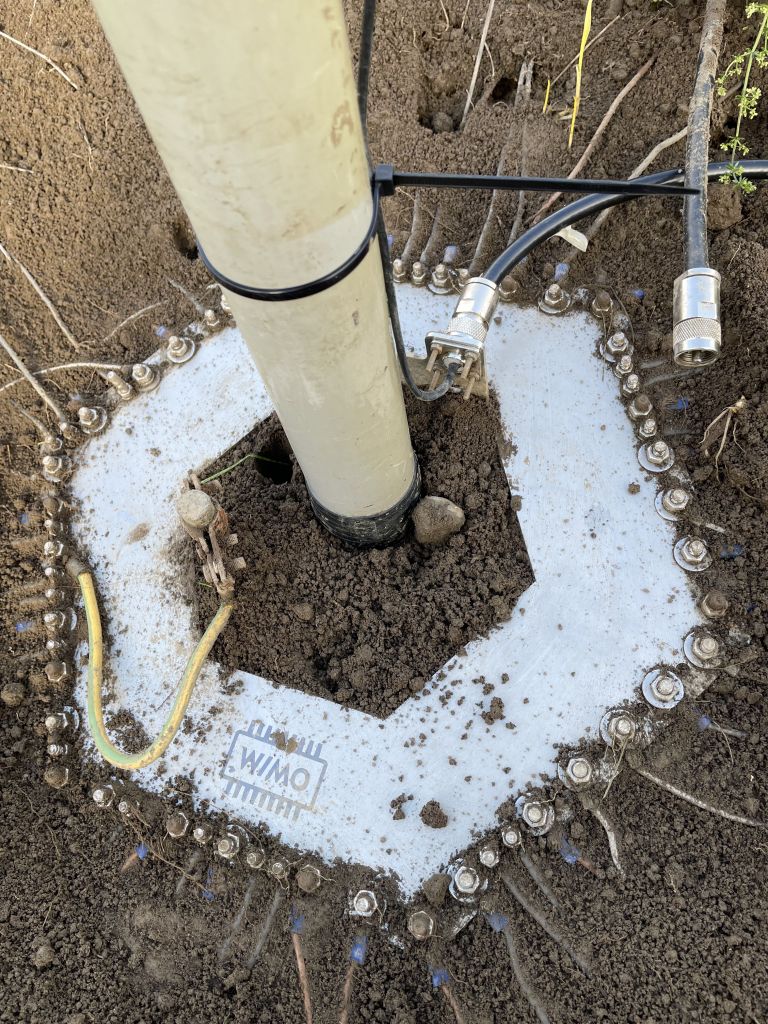

Fußplatte

Anschluss der Radialdrähte an die Edelstahl-Grundplatte (Wimo) zur Realisierung des Erdnetzsystems

Antenne in der Natur aufgebaut
